Ei! Como fornecedor de módulos lineares, sou frequentemente questionado sobre a diferença entre módulos lineares e guias lineares. É uma pergunta comum e hoje vou resumi-la para você de uma forma que seja fácil de entender.
Vamos começar com o básico. Uma guia linear, também conhecida como corrediça linear ou rolamento linear, é um componente mecânico que permite um movimento linear suave entre duas peças. Normalmente consiste em um trilho e um carro. O trilho é uma peça longa e reta que fornece um caminho para o transporte do carro. Já o carro é a parte que se move ao longo do trilho e geralmente fica preso ao objeto que precisa ser movido linearmente.
As guias lineares são utilizadas em uma ampla variedade de aplicações, desde máquinas CNC e impressoras 3D até sistemas de automação industrial. Eles são ótimos para fornecer movimento linear preciso e podem suportar cargas elevadas. No entanto, eles são principalmente apenas um mecanismo de orientação. Eles não têm um sistema de acionamento integrado para mover o carro ao longo do trilho por conta própria. Você precisa adicionar uma unidade externa, como um motor e uma correia ou parafuso, para fazer o carro se mover.
Agora vamos falar sobre módulos lineares. Um módulo linear é um sistema mais integrado. Combina uma guia linear com um sistema de acionamento. Isso significa que ele não apenas fornece a função de orientação como uma guia linear, mas também tem a capacidade de mover a carga ao longo do caminho linear por si só. O sistema de acionamento pode ser um acionamento por correia, um acionamento por fuso de esferas ou um acionamento por motor linear.
Uma das grandes vantagens dos módulos lineares é a sua conveniência. Como vêm pré - montados com um sistema de acionamento, são muito mais fáceis de instalar e usar em comparação com a construção de um sistema com guia linear e acionamento separados. Você pode simplesmente montar o módulo linear em sua máquina e começar a usá-lo imediatamente.
Vamos dar uma olhada em alguns dos diferentes tipos de módulos lineares que oferecemos.
Primeiro, temos oMódulos Lineares de Correia Semifechada. Esses módulos usam um sistema de acionamento por correia. Os acionamentos por correia são conhecidos por suas capacidades de alta velocidade. Eles podem mover a carga rapidamente ao longo do caminho linear. O design semifechado proporciona um bom equilíbrio entre proteção e acessibilidade. Ele protege os componentes internos contra poeira e detritos até certo ponto, ao mesmo tempo que permite fácil manutenção. Esses módulos são ótimos para aplicações onde a velocidade é importante, como operações de coleta e colocação em uma fábrica.
Outro tipo é oMódulos Lineares de Eixo Duplo. Como o nome sugere, estes módulos podem mover-se em dois eixos. Eles são compostos de dois módulos lineares combinados de uma forma que permite o movimento nas direções X e Y. Isso é extremamente útil em aplicações onde você precisa mover um objeto em um plano bidimensional, como em um braço robótico ou em um sistema de pórtico. Com módulos lineares de eixo duplo, você pode obter padrões de movimento mais complexos sem ter que construir um sistema complicado de várias peças.

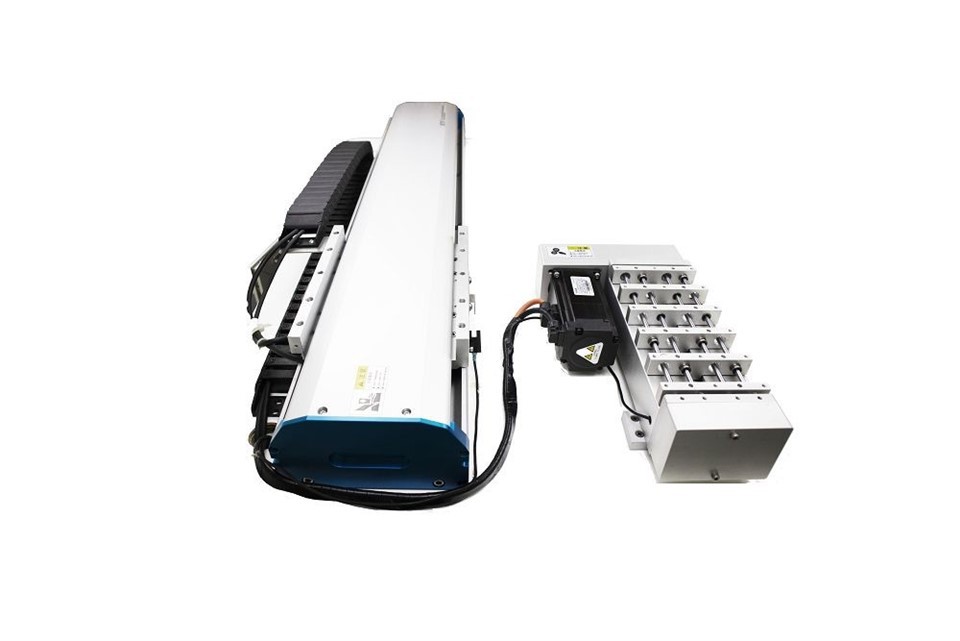

Depois, há osMódulos de Motor Linear. Os acionamentos de motores lineares são o tipo mais avançado de sistema de acionamento para módulos lineares. Eles oferecem precisão e aceleração extremamente altas. Os motores lineares funcionam usando forças eletromagnéticas para mover a carga diretamente, sem quaisquer componentes de transmissão mecânica, como correias ou parafusos. Isso resulta em um movimento mais suave e preciso. Esses módulos são frequentemente usados em aplicações de ponta onde a precisão é crítica, como na fabricação de semicondutores ou equipamentos de teste de alta precisão.
Em termos de desempenho, os módulos lineares geralmente apresentam melhor desempenho geral em comparação com as guias lineares. Como possuem um sistema de acionamento integrado, podem ser otimizados para requisitos específicos de desempenho. Por exemplo, um módulo linear com fuso de esferas pode fornecer precisão de posicionamento muito alta, o que é ótimo para aplicações que precisam de movimento preciso, como em uma máquina de corte a laser.
O custo também é um fator importante a considerar. As guias lineares são geralmente mais baratas que os módulos lineares. Isso ocorre porque eles têm um design mais simples e não possuem um sistema de acionamento integrado. Entretanto, quando você considera o custo de aquisição e instalação de um sistema de acionamento separado para uma guia linear, a diferença de custo pode não ser tão significativa. E, em alguns casos, a conveniência e o melhor desempenho dos módulos lineares podem torná-los uma escolha mais econômica no longo prazo.
Quando se trata de manutenção, as guias lineares são relativamente fáceis de manter. Você precisa principalmente manter o trilho limpo e lubrificado para garantir um movimento suave. Os módulos lineares, por outro lado, requerem um pouco mais de manutenção, especialmente aqueles com sistemas de acionamento complexos, como motores lineares. Mas a maioria dos nossos módulos lineares são projetados com componentes de fácil acesso, portanto a manutenção ainda é gerenciável.
Então, resumindo, a principal diferença entre uma guia linear e um módulo linear é que uma guia linear é apenas um componente de orientação, enquanto um módulo linear é um sistema integrado que combina uma guia linear com um sistema de acionamento. Os módulos lineares oferecem mais comodidade, melhor desempenho e uma gama mais ampla de aplicações, mas podem ter um custo mais elevado e exigir um pouco mais de manutenção.
Se você está procurando uma solução linear para sua máquina ou projeto, recomendo fortemente considerar nossos módulos lineares. Temos uma grande seleção para escolher e nossa equipe está sempre pronta para ajudá-lo a encontrar a opção certa para suas necessidades específicas. Se você precisa de movimento de alta velocidade, alta precisão ou uma solução multieixos, nós temos o que você precisa.
Se você estiver interessado em saber mais ou quiser discutir suas necessidades em detalhes, não hesite em entrar em contato. Estamos aqui para garantir que você obtenha o melhor módulo linear para sua aplicação. Vamos bater um papo e ver como podemos trabalhar juntos para tornar seu projeto um sucesso.
Referências
- Manual de máquinas, Industrial Press Inc.
- Tecnologia de Movimento Linear: Projeto, Seleção e Aplicação, Society of Manufacturing Engineers
